Gdzie frezowanie CNC kończy się, a elektrodrążenie zaczyna przy formach wtryskowych

W produkcji precyzyjnych form wtryskowych osiągnięcie wymiarów nominalnych stanowi zaledwie początek skomplikowanego procesu. Kluczową rolę odgrywa precyzyjnie zaplanowana kolejność operacji technologicznych. Odpowiedni harmonogram prac pozwala zminimalizować odkształcenia termiczne i mechaniczne materiału. Hartowanie stali narzędziowej powoduje skurcz o 0,2 do 0,5 procent objętości. Ten naturalny proces fizyczny wymaga nałożenia właściwych naddatków oraz późniejszej korekty w kolejnych etapach obróbki wykończeniowej. Błędy na etapie planowania skutkują brakiem pasowania elementów formujących. Oznacza to konieczność powtarzania czasochłonnych procesów wytwórczych.

Przeczytaj również: Wpływ technologii laserowej na dokładność wyważania kół

Granice obróbki skrawaniem i rola elektrodrążenia

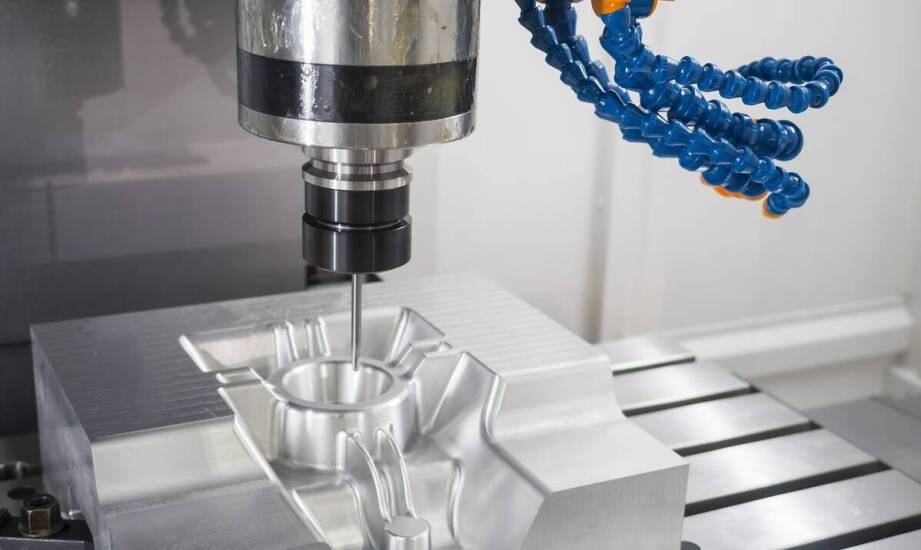

Frezowanie CNC na zaawansowanych obrabiarkach trzyosiowych i pięcioosiowych doskonale sprawdza się przy wykonywaniu rozległych powierzchni płaskich oraz złożonych konturów. Maszyny te umożliwiają szybkie usuwanie dużych naddatków materiału z powtarzalnością sięgającą 0,13 milimetra. Frezowanie nadaje się do wstępnego kształtowania rdzeni i matryc, gdy wrzeciono ma swobodny dostęp do obrabianej powierzchni. Ograniczenia tej technologii stają się widoczne przy promieniach wewnętrznych mniejszych niż średnica użytego frezu. Standardowe narzędzia skrawające nie potrafią wykończyć narożników poniżej 0,5 milimetra bez ryzyka uszkodzenia krawędzi tnącej. Głębokie kieszenie o stosunku głębokości do szerokości przekraczającym proporcję pięć do jednego wywołują szkodliwe wibracje. Drgania te prowadzą do utraty zadanej precyzji wymiarowej oraz pogorszenia chropowatości powierzchni.

W takich sytuacjach do procesu technologicznego wkracza elektrodrążenie drutowe i wgłębne. Technologia erozji elektrycznej radzi sobie z ostrymi narożnikami wewnętrznymi o promieniu rzędu 0,1 milimetra. Metoda ta pozwala na cięcie materiałów przewodzących prąd z precyzją do 0,001 milimetra. Obróbka erozyjna przebiega bezstykowo, co eliminuje naprężenia mechaniczne wprowadzane przez tradycyjne narzędzia skrawające. Elektrodrążenie staje się niezastąpione przy wykonywaniu detali o twardości powyżej 50 HRC po procesie hartowania. Pozwala to na precyzyjne wykończenie bardzo cienkich ścianek oraz głębokich szczelin formujących.

Integracja technologii w służbie rygorystycznych norm przemysłowych

Zbudowanie niezawodnego narzędzia wymaga połączenia oprogramowania inżynierskiego z różnymi technikami ubytkowymi. Odpowiednio wyposażony zakład mechaniki precyzyjnej scala wirtualny projekt trójwymiarowy z obróbką mechaniczną i elektroerozyjną w jednej płynnej ścieżce. Zakład Mechaniki Precyzyjnej Tomasz Klimaszewski realizuje obróbkę wstępną na nowoczesnych centrach frezarskich. Następnie zahartowane komponenty trafiają na elektrodrążarki, które nadają im ostateczny kształt i tolerancję. Wcześniejsza analiza MoldFlow optymalizuje architekturę układu chłodzenia oraz lokalizację punktów wtrysku. Symulacje te pomagają wyeliminować potencjalne wady wyprasek jeszcze przed rozpoczęciem fizycznej obróbki stali.

Kombinacja tych technologii odpowiada na bezkompromisowe wymagania nałożone przez sektor medyczny i motoryzacyjny. W branży automotive tolerancje wykonania elementów formujących sięgają 0,05 milimetra. Producenci oczekują przy tym gwarancji stabilnej pracy narzędzia przez minimum sto tysięcy cykli wtryskowych. Branża medyczna nakłada jeszcze surowsze restrykcje, gdzie produkcja precyzyjnych implantów wymaga zachowania wymiarów z dokładnością do 0,025 milimetra. Dodatkowo chropowatość powierzchni nie może przekraczać 0,2 mikrometra, aby zapobiec tworzeniu się mikropęknięć w strukturze tworzywa. Cykliczne pomiary międzyoperacyjne realizowane na maszynach współrzędnościowych pozwalają na bieżąco weryfikować zgodność detali ze specyfikacją. Gotowa forma wtryskowa przechodzi próby technologiczne zwieńczone szczegółowym raportem pomiarowym.

Wybór odpowiedniej metody obróbki ubytkowej nigdy nie opiera się na jednym uniwersalnym wzorcu. O zastosowaniu frezowania czy elektroerozji decyduje specyficzna geometria detalu, docelowa twardość materiału oraz dopuszczalny margines błędu. Połączenie obu tych technologii stanowi obecnie jedyną drogę do tworzenia narzędzi o najwyższym stopniu skomplikowania. Zintegrowane podejście produkcyjne gwarantuje zachowanie narzuconych tolerancji i zapewnia stabilność procesu wtrysku. Całkowite wyeliminowanie rozbieżności między projektem a gotowym narzędziem wymaga ciągłej kontroli na każdym etapie wytwarzania.
